ISW臥式離心泵簡介
ISW型單級單吸臥式離心泵采用最先進的水力模型，根據IS型單級單吸離心泵之性能參數和立式泵的獨特結構組合設計，并嚴格按照國際iso2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。
ISW臥式離心泵使用條件
1、 吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
ISW臥式離心泵使用范圍
1、ISW型臥式清水離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR型臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB型臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。

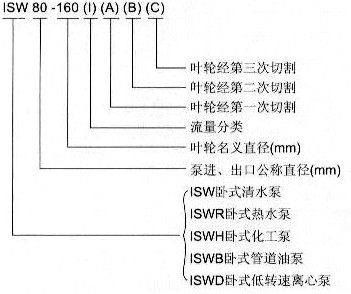

ISW臥式離心泵型號意義
ISW臥式離心泵性能參數
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
15-80 |
15 |
1.1
1.5
2.0 |
0.3
0.42
0.55 |
8.5
8
7 |
26
34
34 |
2800 |
0.18 |
2.3 |
|
20-110 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
16
15
13.5 |
25
34
35 |
2800 |
0.37 |
2.3 |
|
20-160 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
33
32
30 |
19
25
23 |
2900 |
0.75 |
2.3 |
|
25-110 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
16
15
13.5 |
34
42
41 |
2900 |
0.55 |
2.3 |
|
25-125 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
20.6
20
18 |
28
36
35 |
2900 |
0.75 |
2.3 |
|
25-125A |
25 |
2.5
3.6
4.6 |
0.69
1.0
1.28 |
17
16
14.4 |
35 |
2900 |
0.55 |
2.3 |
|
25-160 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
33
32
30 |
24
32
33 |
2900 |
1.5 |
2.3 |
|
25-160A |
25 |
2.6
3.7
4.9 |
0.12
1.03
1.36 |
29
28
26 |
31 |
2900 |
1.1 |
2.3 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
32-100(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.75 |
2.0 |
|
32-125 |
32 |
3.5
5
6.5 |
0.97
0.39
1.8 |
22
20
18 |
40
44
42 |
2900 |
0.75 |
2.3 |
|
32-125A |
32 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
43 |
2900 |
0.55 |
2.3 |
|
32-160(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
33.2
32
30.2 |
34
40
42 |
2900 |
2.2 |
2.0 |
|
32-200(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
50.5
50
48 |
26
33
35 |
2900 |
4 |
2.0 |
|
32-200A |
32 |
2.8
4
5.2 |
0.78
1.11
1.44 |
44.6
44
42.7 |
34
40
42 |
2900 |
2.2 |
2.0 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
40-100 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.55 |
2.3 |
|
40-100A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
10.6
10
9 |
52 |
2900 |
0.37 |
2.3 |
|
40-125 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
21
20
18 |
41
46
43 |
2900 |
1.1 |
2.3 |
|
40-125A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
40
45
41 |
2900 |
0.75 |
2.3 |
|
40-160 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
33
32
30 |
35
40
40 |
2900 |
2.2 |
2.3 |
|
40-160A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
29
28
26.3 |
34
39
39 |
2900 |
1.5 |
2.3 |
|
40-160B |
40 |
3.8
5.5
7.2 |
1.06
1.53
2.0 |
25.5
24
22.5 |
34
38
37 |
2900 |
1.1 |
2.3 |
|
40-200 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
51
50
48 |
26
33
32 |
2900 |
4 |
2.3 |
|
40-200A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
45
44
42 |
26
31
30 |
2900 |
3 |
2.3 |
|
40-200B |
40 |
3.7
5.3
7.0 |
1.03
1.47
1.94 |
38
36
34.5 |
29 |
2900 |
2.2 |
2.3 |
|
40-250 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
82
80
74 |
24
28
28 |
2900 |
7.5 |
2.3 |
|
40-250A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
72
70
65 |
24
28
27 |
2900 |
5.5 |
2.3 |
|
40-250B |
40 |
3.8
5.5
7.0 |
1.06
1.53
1.94 |
61.5
60
56 |
23
27
26 |
2900 |
4 |
2.3 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
40-100(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.2
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
|
40-100(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
10.6
10
9 |
60 |
2900 |
0.75 |
2.3 |
|
40-125(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.2
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
|
40-125(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
|
40-160(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
|
40-160(I)A |
40 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
|
40-160(I)B |
40 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
|
40-200(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
51.2
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
|
40-200(I)A |
40 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.0
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
|
40-200(I)B |
40 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
|
40-250(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
81.2
80
77.5 |
31
38
40 |
2900 |
11 |
2.3 |
|
40-250(I)A |
40 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.0
70
68 |
38 |
2900 |
7.5 |
2.3 |
|
40-250(I)B |
40 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
|
40-250(I)C |
40 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
50-100 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.6
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
|
50-100A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
11
10
9 |
60 |
2900 |
0.75 |
2.3 |
|
50-125 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.5
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
|
50-125A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
|
50-160A |
50 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
|
50-160B |
50 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
50 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.8
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
|
50-200B |
50 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
77.5 |
29
38
40 |
2900 |
11 |
2.3 |
|
50-250A |
50 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.5
70
68 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
50 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
50 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
50-100(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
|
50-100(I)A |
50 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
|
50-125(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
|
50-125(I)A |
50 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
13.6 |
58
66
65 |
2900 |
2.2 |
2.5 |
|
50-160(I) |
50 |
17.5
25
32.5 |
4.68
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
|
50-160(I)A |
50 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
|
50-160(I)B |
50 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
|
50-200(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
|
50-200(I)A |
50 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
|
50-200(I)B |
50 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
|
50-250(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
|
50-250(I)A |
50 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
|
50-250(I)B |
50 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
|
50-315(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
128
125
122 |
30
40
44 |
2900 |
30 |
2.5 |
|
50-315(I)A |
50 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
30
40
44 |
2900 |
22 |
2.5 |
|
50-315(I)B |
50 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
|
50-315(I)C |
50 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
|
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
|
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
|
65-100 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
|
65-100A |
65 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
|
65-125 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
|
65-125A |
65 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14.4 |
58
66
65 |
2900 |
2.2 |
2.5 |
|
65-160 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
|
65-160A |
65 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
|
65-160B |
65 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
|
65-200 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
|
65-200A |
65 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
|
65-200B |
65 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
|
65-250 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
|
65-250A |
65 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
|
65-250B |
65 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
|
65-315 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
127
125
122 |
32
40
44 |
2900 |
30 |
2.5 |
|
65-315A |
65 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
32
40
44 |
2900 |
22 |
2.5 |
|
65-315B |
65 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
|
65-315C |
65 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 | |
