IH化工泵產品概述
IH型單級單吸懸臂式化工離心泵/IH化工泵是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是國家機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。
IH化工泵產品特點
普及性高，性能穩定，不銹鋼材質有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范圍P=1.0~1.84×103kg/m3介質溫度在-20℃∽+180℃范圍之間；系統工作壓力≤1.6MPa流量3.4∽460m3/h 揚程H3.6∽132m
IH化工泵產品用途
IH型泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。

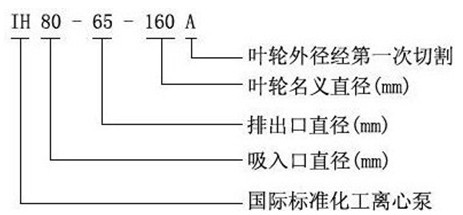

IH化工泵型號意義
IH化工泵性能范圍
流量Q：6.3～400m3/h 揚程H：5～132m
轉速n：2900、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 高工作壓力：1.6Mpa
IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
IH化工泵性能參數
|
型號 |
進口← |
出口→ |
流量 |
揚程 |
配用電機 |
葉輪直徑 |
|
|
進口-出口-葉輪(mm)(mm) |
mm |
mm |
(m3/h) |
(m) |
|
|
轉速r/min功率(KW) |
mm |
|
|
IH25-25-125 |
25 |
25 |
4 |
20 |
2900 |
1.1 |
125 |
|
|
IH25-25-160 |
25 |
25 |
4 |
32 |
2900 |
1.5 |
160 |
|
|
IH32-25-125 |
32 |
25 |
5 |
20 |
2900 |
1.5 |
125 |
|
|
IH32-25-160 |
32 |
25 |
5 |
32 |
2900 |
2.2 |
160 |
|
|
IH32-25-200 |
32 |
25 |
5 |
50 |
2900 |
3 |
200 |
|
|
IH40-32-125 |
40 |
32 |
7 |
20 |
2900 |
1.5 |
125 |
|
|
IH40-32-160 |
40 |
32 |
7 |
32 |
2900 |
2.2 |
160 |
|
|
IH40-32-200 |
40 |
32 |
7 |
50 |
2900 |
4 |
200 |
|
|
IH50-32-125 |
50 |
32 |
12.5 |
20 |
2900 |
2.2 |
125 |
|
|
IH50-32-125 |
50 |
32 |
6.3 |
5 |
1450 |
0.55 |
125 |
|
|
IH50-32-160 |
50 |
32 |
12.5 |
32 |
2900 |
3 |
160 |
|
|
IH50-32-160 |
50 |
32 |
6.3 |
8 |
1450 |
0.55 |
160 |
|
|
IH50-32-200 |
50 |
32 |
12.5 |
50 |
2900 |
5.5 |
200 |
|
|
IH50-32-200 |
50 |
32 |
6.3 |
12.5 |
1450 |
0.75 |
200 |
|
|
IH50-32-250 |
50 |
32 |
12.5 |
80 |
2900 |
11 |
250 |
|
|
IH50-32-250 |
50 |
32 |
6.3 |
20 |
1450 |
1.5 |
250 |
|
|
IH65-50-125 |
65 |
50 |
25 |
20 |
2900 |
3 |
125 |
|
|
IH65-50-125 |
65 |
50 |
12.5 |
5 |
1450 |
0.55 |
125 |
|
|
IH65-50-160 |
65 |
50 |
25 |
32 |
2900 |
5.5 |
160 |
|
|
IH65-50-160 |
65 |
50 |
12.5 |
8 |
1450 |
0.75 |
160 |
|
|
IH65-40-200 |
65 |
40 |
25 |
50 |
2900 |
11 |
200 |
|
|
IH65-40-200 |
65 |
40 |
12.5 |
12.5 |
1450 |
1.1 |
200 |
|
|
IH65-40-250 |
65 |
40 |
25 |
80 |
2900 |
15 |
250 |
|
|
IH65-40-250 |
65 |
40 |
12.5 |
20 |
1450 |
2.2 |
250 |
|
|
IH65-40-315 |
65 |
40 |
25 |
125 |
2900 |
30 |
315 |
|
|
IH65-40-315 |
65 |
40 |
12.5 |
32 |
1450 |
4 |
315 |
|
|
IH80-65-125 |
80 |
65 |
50 |
20 |
2900 |
5.5 |
125 |
|
|
IH80-65-125 |
80 |
65 |
25 |
5 |
1450 |
0.75 |
125 |
|
|
IH80-65-160 |
80 |
65 |
50 |
32 |
2900 |
7.5 |
160 |
|
|
IH80-65-160 |
80 |
65 |
25 |
8 |
1450 |
1.1 |
160 |
|
|
IH80-50-200 |
80 |
50 |
50 |
50 |
2900 |
15 |
200 |
|
|
IH80-50-200 |
80 |
50 |
25 |
12.5 |
1450 |
2.2 |
200 |
|
|
IH80-50-250 |
80 |
50 |
50 |
80 |
2900 |
30 |
250 |
|
|
IH80-50-250 |
80 |
50 |
25 |
20 |
1450 |
4 |
250 |
|
|
IH80-50-315 |
80 |
50 |
50 |
125 |
2900 |
45 |
315 |
|
|
IH80-50-315 |
80 |
50 |
25 |
32 |
1450 |
5.5 |
315 |
|
|
IH100-80-125 |
100 |
80 |
100 |
20 |
2900 |
11 |
125 |
|
|
IH100-80-125 |
100 |
80 |
50 |
5 |
1450 |
1.5 |
125 |
|
|
IH100-80-160 |
100 |
80 |
100 |
32 |
2900 |
15 |
160 |
|
|
IH100-80-160 |
100 |
80 |
50 |
8 |
1450 |
2.2 |
160 |
|
|
IH100-65-200 |
100 |
65 |
100 |
50 |
2900 |
30 |
200 |
|
|
IH100-65-200 |
100 |
65 |
50 |
12.5 |
1450 |
4 |
200 |
|
|
IH100-65-250 |
100 |
65 |
100 |
80 |
2900 |
45 |
250 |
|
|
IH100-65-250 |
100 |
65 |
50 |
20 |
1450 |
5.5 |
250 |
|
|
IH100-65-315 |
100 |
65 |
100 |
125 |
2900 |
75 |
315 |
|
|
IH100-65-315 |
100 |
65 |
50 |
32 |
1450 |
11 |
315 |
|
|
IH125-100-200 |
125 |
100 |
200 |
50 |
2900 |
45 |
200 |
|
|
IH125-100-200 |
125 |
100 |
100 |
12.5 |
1450 |
7.5 |
200 |
|
|
IH125-100-250 |
125 |
100 |
200 |
80 |
2900 |
75 |
250 |
|
|
IH125-100-250 |
125 |
100 |
100 |
20 |
1450 |
11 |
250 |
|
|
IH125-100-315 |
125 |
100 |
200 |
125 |
2900 |
110 |
315 |
|
|
IH125-100-315 |
125 |
100 |
100 |
32 |
1450 |
18.5 |
315 |
|
|
IH125-100-400 |
125 |
100 |
100 |
50 |
1450 |
30 |
400 |
|
|
IH150-125-250 |
150 |
125 |
200 |
20 |
1450 |
18.5 |
250 |
|
|
IH150-125-315 |
150 |
125 |
200 |
32 |
1450 |
30 |
315 |
|
|
IH150-125-400 |
150 |
125 |
200 |
50 |
1450 |
55 |
400 |
|
|
IH200-150-250 |
200 |
150 |
400 |
20 |
1450 |
37 |
250 |
|
|
IH200-150-315 |
200 |
150 |
400 |
32 |
1450 |
55 |
315 |
|
|
IH200-150-400 |
200 |
150 |
400 |
50 |
1450 |
90 |
400 |
|
|
IH250-200-315 |
250 |
200 |
550 |
32 |
1450 |
75 |
315 |
|
|
IH250-200-450 |
250 |
200 |
600 |
60 |
1450 |
160 |
450 | |
